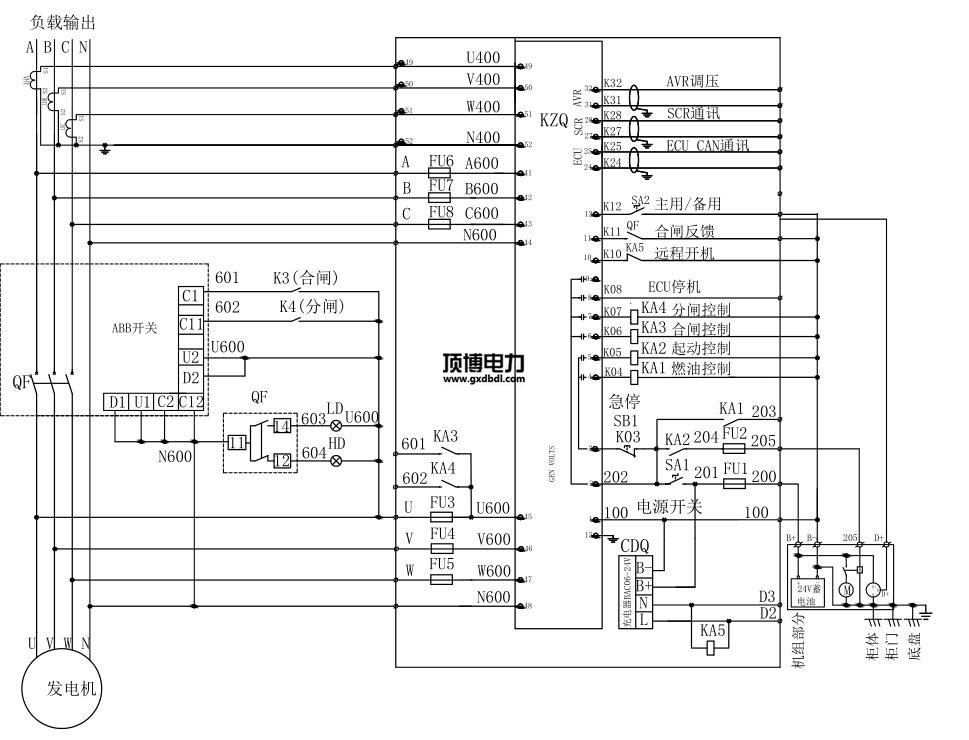

580KW静音电站厂机并机柜路线图电力图原则：由续航器AC220V/DC24V，保证电站厂机保持器所需伤害外接电源DC24V。电站厂机再启动服务器后由KA5联席会220V其中继电商伤害一家再启动服务器无线数据灯。静音电站厂机保持器完成无线数据灯漏电开关把电站厂机的瞬时电流、工作电压，频点，转动速度等电站厂机的各种类型技术参数无线数据灯反映到保持器，由保持器冒出控制指令。   当静音来发电量机通电后，把电寄到旋转电启闭柜顶端的主母排。设定器完成把控好操作系统监控录像以达到一些 條件通电汽油设定，发动设定，完成DC24V继电子产品读取的讯号。来发电量机设定器完成交流相电压探测回路电启闭，探测到拥有漏电低压低压低压断路器通电交流相电压，设定器完成KA3继电子产品读取的分闸讯号，合上主旋转电启闭断路，漏电低压低压低压断路器分闸后分闸信息灯灯亮。当设定把控好操作系统必须要 分闸的那时候，完成KA四分闸继电子产品读取的分闸讯号，主旋转电启闭漏电低压低压低压断路器分闸，漏电低压低压低压断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
号码	品牌	型号尺寸规格尺寸规格	厂家	数目	设备厂家
1	全能式知识体系塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发交流电动机柜机柜管理器	HGM9510	只	2	众智
3	整流电源线板块	BAC06A	只	2	众智
4	小规模里面继物品	HH52P    DC24V	只	8	正泰
5	小款当中中间继电器产品	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	的警示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	隔热子	环形，橘红色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.syjgkj668.com
