本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电量设备供电源箱的用途： 1、合理安排的平均分配能量。 2、简便对电源线路的关合运营。 3、有较高的安全防护栏防护栏等級，能客观事物的表现电源线路的导通心态。

项目名称：656KW静音并网发高压电汽轮机单机配电箱主要元件明细清单
电气安装箱核心元器件明细清单表
编号	命名	款式规格参数	公司	用量	工厂
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发三相电发动机组有效传感器	HGM6110	只	1	众智
3	来发交流接触器转数的控制机	C2002	只	1	孚创
4	整流24v电源控制器	DC24V	只	1	众智
5	小款间继电热器	HH54P    DC24V	只	2	正泰
6	大中型间接触器元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

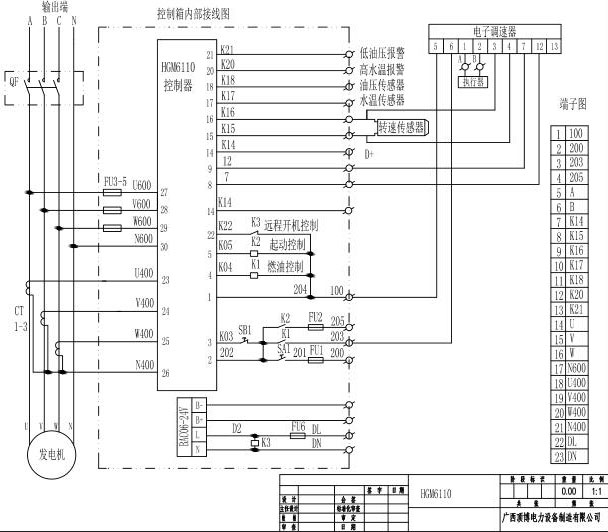

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.syjgkj668.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
